建設方：上海多鑫醫療設備材料有限公司
承建方：上海奉彩鋼結構有限公司
設計依據：本鋼結構廠房設計依據來源上海多鑫醫療設備材料有限公司。
建筑規模：長66米，寬36米，檐高8米，，建筑面積為2376平方米。

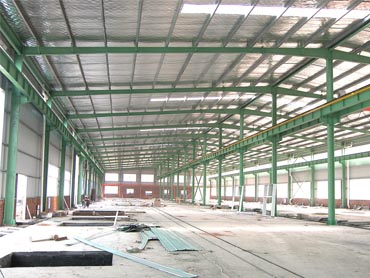

設計概況：本鋼結構廠房采用門式鋼架結構，中間立一 排柱，行車梁高為6米，噸位2噸。節點采用栓焊連接。該廠房基礎為獨立基礎加地梁?？蚣芰⒅捎玫冉孛鍴型鋼制作，鋼梁采用變截面H型鋼制作。鋼柱與基礎 短柱相接，鋼梁與鋼立柱相接，鋼柱間距6米。采用Q235B型H型鋼作為鋼梁與鋼立柱。具體用料如下：
鋼立柱：346*174*6*9H鋼，屋面鋼梁300~500*200*6*8H鋼。檁條：200*70*20*2.0C型鋼。外墻1.2米以 下為土建磚墻，上為HV900型彩鋼瓦，屋面為HV840型彩鋼瓦內夾50mm保溫棉下襯不銹鋼絲網，屋面設兩條彩鋼排水檐溝。排入室外雨水系統，屋面下 水坡度為1/10。
本工程工期為30天，設計使用年限為使用年限為50年，防火等級為3級。抗震烈度為6度。
