建設方：上海東渡泵業制造有限公司
承建方：上海奉彩鋼結構有限公司
設計依據：本鋼結構廠房設計依據來源上海東渡泵業制造有限公司。建設方要求廠房能承重5噸以下的生產物資起吊與裝運生產。奉彩公司根據場地進行大跨度中間立一柱設計方案。
建筑規模：長72米，寬30米，檐高7.5米，，建筑面積為2160平方米。

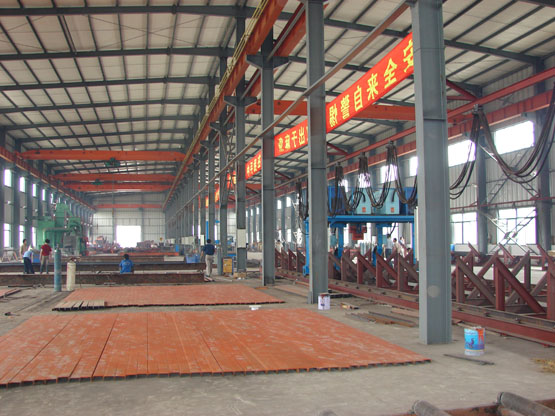

設計概況：本鋼結構廠房采用門式鋼架結構，中間立一排柱，行車梁高為6米，噸位5噸。節點采用螺栓連接。該廠房基礎為獨立基礎加 地梁?？蚣芰⒅捎玫冉孛鍴型鋼制作，鋼梁采用變截面H型鋼制作。鋼柱與基礎短柱相接，鋼梁與鋼立柱相接，鋼柱間距6米。采用Q235B型H型鋼作為鋼梁 與鋼立柱。具體用料如下：
鋼立柱：346*174*6*9H鋼，屋面鋼梁300~500*200*6*8H鋼。檁條：200*70*20*2.0C型鋼。外墻1.2米以 下為土建磚墻，上為50mm彩鋼夾芯板，屋面為75mm彩鋼瓦楞夾芯板，屋面設兩條鋼板排水檐溝。排入室內雨水系統，屋面下水坡度為1/10。
本工程工期為40天，設計使用年限為使用年限為50年，防火等級為3級?？拐鹆叶葹?度。
