建設方：上海真空包裝機械制造有限公司
承建方：上海奉彩鋼結構有限公司

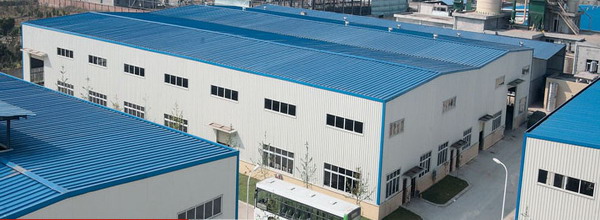

設計依據：本鋼結構廠房設計依據來源上海真空包裝機械制造有限公司提供的相關數據。建設方要求廠房能承重2噸以下的生產物資起吊與裝運生產。奉彩公司根據場地進行兩連跨一層式結構設計方案，其中一跨室內因生產時所產生的氣體溫度高，故在屋面安裝無動力通風器設備，共三棟。
建筑規模：長50米，寬40米，檐高7米，，建筑面積為2000平方米（以一棟面積計算）。
設計概況：本鋼結構廠房采用門式鋼架結構，行車梁高為6米，噸位2噸。節點采用螺栓連接。該廠房基礎為獨立基礎加地梁。框架立柱與屋面鋼梁采用等截面H型鋼制作，鋼柱與基礎短柱相接，鋼梁與鋼立柱相接，鋼柱間距6米。采用Q235B型H型鋼作為鋼梁與鋼立柱。具體用料如下：
鋼立柱：298*149*5.5*8H鋼，屋面鋼梁：298*149*5.5*8H鋼。檁 條：160*50*20*2.3C型鋼。外墻1.2米以下為土建磚墻，上為HV900型彩鋼瓦，屋面為HV840型彩鋼瓦，屋面設三條鋼板排水檐溝。排入 室內雨水系統，屋面下水坡度為1/10。
本工程工期為60天，設計使用年限為使用年限為50年，防火等級為3級。抗震烈度為8度。
