建設方：上海金路鞋業有限公司
承建方：上海奉彩鋼結構有限公司

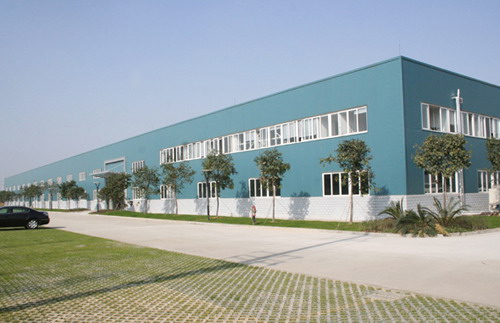

設計依據：本工程是根據上海金路鞋業有限公司提供的場地?cái)?shù)據，由上海奉彩鋼結構有限公司設計安裝的鋼結構彩鋼板廠房工程。具體數據：長96米，寬22米，檐高8米（兩層，其中第一層樓面凈高4米，第二層凈高3.5米）建筑面積4225平方米。
設計概況：本鋼結構廠房采用門式鋼架結構，節點采用螺栓連接。該廠房基礎為獨立基礎加地梁。鋼柱與基礎短柱相接，鋼梁與鋼立柱相接，鋼柱間距6米。采用Q235B型H型鋼作為鋼梁與鋼立柱。具體用料如下：
第一層：396*199*7*11H型鋼立柱；樓面鋼梁：396*199*7*11H型鋼；樓面次梁298*149*5.5*8H鋼；樓層部分采用樓承板上現澆100mm厚混凝土。
第二層立柱：298*149*5.5*8H鋼立柱與屋面鋼梁；屋面設兩條鋼板檐溝，排入室內雨水系統。屋面彩鋼板采用75mm彩鋼瓦楞夾芯板。屋面坡度為1/10。
外墻部分：1.2米以下為新砌磚墻，上為HV900型彩鋼瓦內夾保溫棉式，窗為塑鋼推拉窗，門為電動卷簾門。
本工程工期為60天，設計使用年限為使用年限為50年，防火等級為3級?？拐鹆叶葹?度。
